振动筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力，可以改变振幅。而调节上、下重锤的空间相位角，则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。
是用于泥浆固相处理的一种过滤性的机械分离设备，筛网和振子组成。筛网的粗细以目表示，一般50目以下的为粗筛网，80目以上的为细筛网。振子是一个偏心轮，在电动机带动下旋转，使筛架发生振动。由于筛架的振动，泥浆流到筛面上时较粗的固体颗粒就留在筛面上，并沿斜面从一端排出，较细的固相颗粒和泥浆液体一起通过筛孔流到泥浆池去。

振动筛分类

振动筛分设备按重量用途可分为：矿用振动筛，轻型精细振动筛，实验振筛机

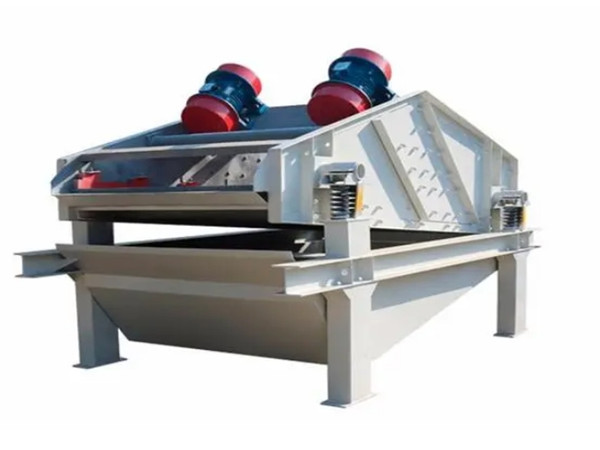

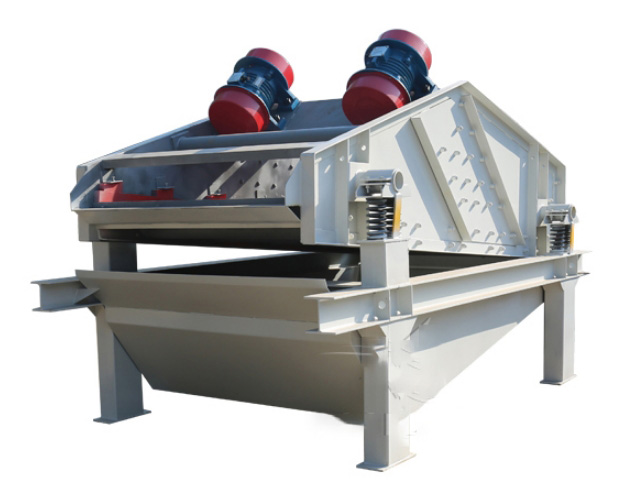

矿用振动筛可分为：重型筛，自定中心振动筛，椭圆振动筛，脱水筛，圆振筛，香蕉筛，直线振动筛等
轻型精细振动筛可分为：旋振筛，直线筛，直排筛，超声波振动筛，过滤筛等可参考振动筛系列
实验振动筛：拍击筛，顶击式振筛机，标准检验筛，电动振筛机等请参考实验设备
按照振动筛的物料运行轨迹可以分为：
按直线运动轨迹分：直线振动筛（物料在筛面上向前做直线运动）
按圆型运动轨迹分：圆振动筛（物料在筛面上做圆形运动）结构和优点
按往复式运动轨迹分：精细筛分机（物料在筛面上向前做往复式运动）
振动筛主要分为直线振动筛、圆振动筛、高频振动筛。振动筛按振动器的型式可分为单轴振动筛和双轴振动筛。单轴振动筛是利用单不平衡重激振使筛箱振动，筛面倾斜，筛箱的运动轨迹一般为圆形或椭圆形。双轴振动筛是利用同步异向回转的双不平衡重激振，筛面水平或缓倾斜，筛箱的运动轨迹为直线。振动筛有惯性振动筛、偏心振动筛、自定中心振动筛和电磁振动筛等类型。 直线振动筛

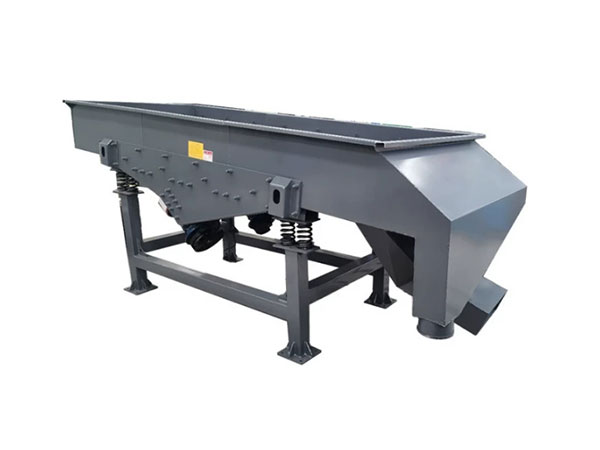

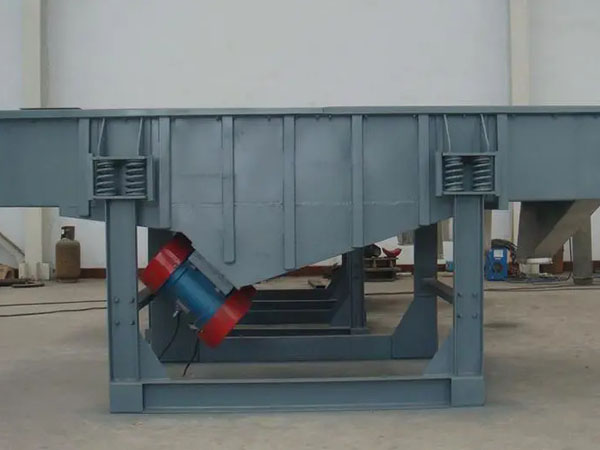

振动筛是一种广泛应用于煤炭等行业,用作物料的分级、洗涤、脱水、脱介的筛分机械。其中,直线振动筛以其生产效率高、分级效果好、检修方便等优点得到了广泛的应用。在工作过程中,振动筛的动态性能直接影响筛分效率和使用寿命。振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物，分别从各自的出口排出。直线振动筛（直线筛）具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点，是一种新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。 圆振动筛

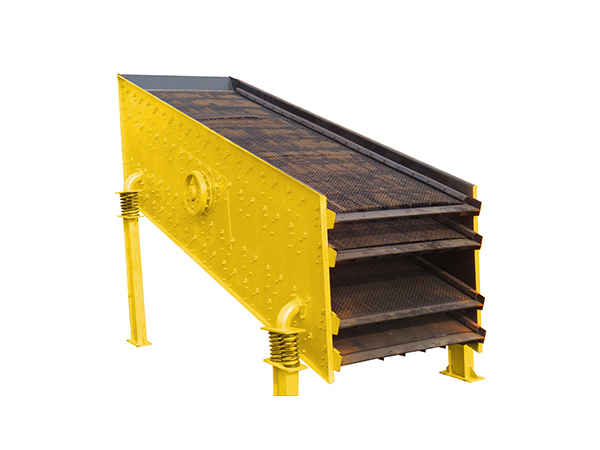

圆振动筛(圆振筛)做圆形运动，是一种多层数、新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用等特点，圆振筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。根据物料产品和用户要求，可采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效果的不同要求。该系列圆振动筛为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
椭圆筛
椭圆筛即做椭圆运动轨迹的振动筛，具有、筛分精度高，适合范围广等优点。和同规格普通筛机相比，有更大的处理量和更高的筛分效率。适用于冶金行业的溶剂、冷烧结矿筛分，矿山行业矿石分级，煤炭行业的分级及脱水、脱介等作业。是现有大型振动筛及国外引进产品的理想替代产品。 TES三轴椭圆振动筛广泛用于采石场、砂石料的筛分作业，也可供选煤、选矿、建材、建筑、电力化工行业作产品的分级之用。
筛分原理：动力从电机经三角皮带传递至激振器主动轴、齿轮振动器（速比为1），实现三根轴同速旋转，产生激振力，激振器与筛箱高强度螺栓联接，产生椭圆运动。物料在筛面上随筛机高速椭圆运动，迅速分层、透筛、向前，很终完成物料的分级。
TES系列三轴椭圆筛的明显优势
三轴驱动能使筛机产生理想的椭圆运动，它兼有圆振动筛和直线振动筛的优点，且椭圆轨迹、振幅可调，可根据实际物料状况选择振动轨迹， 对难筛分的物料更具优势；
三轴驱动强迫同步激振，能使筛机获得稳定的工作状态，对要求处理量大的筛分尤其有利；
三轴驱动改善了筛框受力状态，减轻了单个轴承负荷，侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命，为筛机的大型化奠定了理论基础。
由于其水平安装，的降低了机组高度，能很好的满足大、中型移动式筛分机组的需要。
轴承稀油润滑，降低了轴承温度，提高了寿命；
同样的筛分面积，椭圆振动筛产量可提高1.3－2倍。 稀油振动筛
稀油振动筛处理能力大，筛分效率高；振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点（轴承温升小于35°）；振动器整体拆装，维护、更换方便，大大缩短了检修周期（更换振动器只需1～2小时）；筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换；筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、 筛机各支点动负荷小等优点；电机与激振器联接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。
此筛机系列广泛用于煤炭、冶金、水电、矿山、建材、化工、电力、交通、港口等行业的分级作业。

振动筛优点

主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。电动机经三角皮带， 带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。改变激振器偏心重，可获得不同振幅。
振动筛的主要优点：
1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。
2、构造简单、拆换筛面方便。
3、筛分每吨物料所消耗的电能少。

机械结构

振动筛一般由振动器、筛箱、支承或悬挂装置、传动装置等部分组成。
振动器
单轴振动筛和双轴振动筛的振动器，按偏心重配置方式区分一般有两种
型式。偏心重的配置方式以块偏心型式较好。
筛箱
筛箱由筛框、筛面及其压紧装置组成。筛框是由侧板和横梁构成。筛框必须要有足够的刚性。
支承装置
振动筛的支承装置有吊式和座式两种。座式安装较为简单，且安装高度低，一般应优先选用。振动筛的支承装置主要由弹性元件组成，常用的有螺旋弹簧、板弹簧和橡胶弹簧。
传动装置
振动筛通常采用三角带传动装置，振动筛的结构简单，可以任意选择振动器的转数，但运转时皮带容易打滑，可能导致筛孔堵塞。振动筛也有采用联轴器直接驱动的。联轴器可以保持振动器的稳定转数，而且使用寿命很长，但振动器的转数调整困难。

工作原理

将颗粒大小不同的碎散物料群,多次通过均匀布孔的单层或多层筛面,分成若干不同级别的过程成为筛分。大于筛孔的颗粒留在筛面上,称为该筛面的筛上物,小于筛孔的颗粒透过筛孔,称为该筛面的筛下物。实际的筛分过程是：大量粒度大小不同、粗细混杂的碎散物料进入筛面后,只有一部分颗粒与筛面接触,由于筛箱的振动,筛上物料层被松散,使大颗粒本来就存在的间隙被进一步扩大,小颗粒乘机穿过间隙,转移到下层或运输机上。由于小颗粒间隙小,大颗粒并不能穿过，于是原来杂乱无章排列的颗粒群发生了分离,即按颗粒大小进行了分层,形成了小颗粒在下,粗颗粒居上的排列规则。到达筛面的细颗粒,小于筛孔者透筛,很终实现了粗、细粒分离,完成筛分过程。然而，充分的分离是没有的，在筛分时，一般都有一部分筛下物留在筛上物中。细粒透筛时，虽然颗粒都小于筛孔，但它们透筛的难易程度不同，物料和筛孔尺寸相近的颗粒，透筛就较难，透过筛面下层的颗粒间隙就更难。

工作特点

①、采用块偏心作为激振力，激振力强。
②、筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷；
③采用轮胎联轴器，柔性连接，运转平稳；
④、采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理很大、寿命长、电耗低、噪音小。
根据筛分机械的结构及工作原理大致有以下几类：

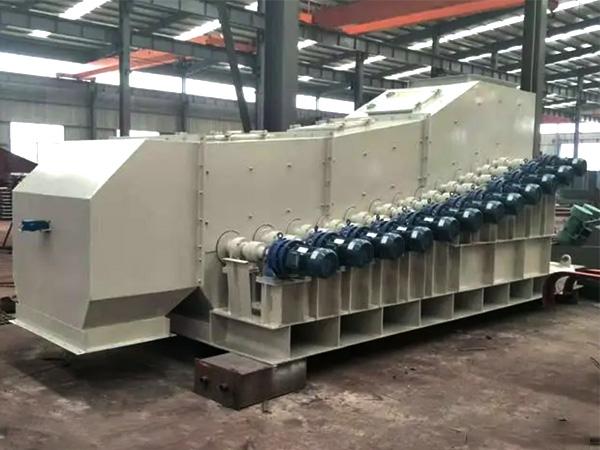

1、滚轴筛工作面是由横向排列的一根根滚动轴构成的。
2、滚轴筛 工作面是由横向排列的一根根滚动轴构成的。固定筛 工作部分固定不动，靠物料沿工作面滑动而使物料得到筛分。固定格筛是在选矿厂应用较多的一种，一般用于粗碎或中碎之前的预先筛分。它结构简单，制造方便。不耗动力、可以直接把矿石卸到筛面上。主要缺点是生产率低、筛分效率低，一般只有50—60%。
3、平面运动筛 机体是一个平面内摆动或振动。按其平面运动轨迹又分为直线运动、圆周运动、椭圆运动和复杂运动。摇动筛和振动筛属于这一类。

现场视频

直线振动筛常用型号技术参数表:

型号	筛面尺寸	筛面层数	网孔尺寸	处理量	振次	双振幅	电机功率	振动方向角	外形尺寸（长×宽×高）
ZXS520		1 2 3 1 2 3 4 5 6	2-200	0.05-5	960	6-7	2×0.4	45-60	2140×808×848
2ZXS520	500×2000			0.05-5	960	6-7	2×0.4	45-60	2199×808×878
3ZXS520	500×2500			0.03-5	1450	4-6	2×0.4	45	2256×808×938
ZXS525				0.06-8	960	5-7	2×0.4	45-60	2642×808×848
2ZXS525				0.06-8	1450	4-6	2×0.4	45	2699×808×878
3ZXS525				0.06-8	960	6-8	2×0.75	45-60	2750×808×938
4ZXS525				0.1-15	1450	5-7	2×0.4	45	2813×808×1000
5ZXS525				0.08-15	1450	5-7	2×0.4	45	2883×808×1060
6ZXS525				0.07-15	960	6-8	2×0.75	45-60	2953×808×1120
ZXS1020	1000×2000	1		0.12-20	960	6-8	2×0.75	45-60	2152×1320×900
2ZXS1020		2		0.11-20	960	5-7	2×0.75	45-60	2219×1320×960
3ZXS1020	1000×2000	3	2-200	0.10-2	960	5-7	2×0.75	45-60	2286×1320×1030
4ZXS1020		4		0.07-15	960	4-8	2×0.75	45-60	2353×1320×1100
5ZXS1020		5		0.07-15	960	4-8	2×1.5	45-60	2420×1320×1160
6ZXS1020		6		0.07-15	960	4-8	2×1.5	45-60	2487×1320×1220
ZXS1025	1000×2500	1		0.1-15	1450	5-7	2×0.4	45	2203×1320×900
2ZXS1025		2		0.08-15	1450	5-7	2×0.4	45	2269×1320×960
3ZXS1025		3		0.07-15	960	6-8	2×0.75	45-60	2336×1320×1030
ZXS830 2ZXS830 3ZXS830	800×3000	1 2 3		0.1-20	960	6-8	2×0.75	45-60	3080×1098×1120
				0.1-20	960	6-8	2×0.75	45-60	3140×1098×1180
				0.1-20	960	6-8	2×1.5	45-60	3200×1098×1240
ZXS1030	1000×3000	1		0.1-20	960	6-8	2×0.75	45-60	3152×1340×1120
2ZXS1030		2		0.1-20	960	6-8	2×1.5	45-60	3219×1340×1120
3ZXS1030		3		0.1-20	960	6-8	2×1.5	45-60	3286×1340×1120
ZXS1224	1200×2400	1		0.1-23	960	6-8	2×0.75	45-60	2480×1520×1100
2ZXS1224		2		0.1-23	960	6-8	2×0.75	45-60	2540×1520×1160
3ZXS1224		3		0.1-23	960	6-8	2×1.5	45-60	2600×1520×1220

ZXS系列直线振动筛常用型号规格尺寸表:

	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	H	H1	C	ф	фK
ZXS520	2075	200	1300	1450	1550	130	340	556	400	706	806	990	400	60	60	11
2ZXS520	2135	200	1330	1500	1600	130	340	556	400	706	806	1050	400	120	60	11
3ZXS520	2195	200	1400	1500	1600	130	340	556	400	706	806	1110	400	180	60	11
ZXS525	2575	220	1580	1700	1800	150	450	558	400	706	806	990	400	60	60	11
2ZXS525	2635	220	1620	1750	1850	150	450	558	400	706	806	1050	400	120	60	11
3ZXS525	2695	220	1670	1750	1850	150	450	558	400	706	806	1110	400	180	60	11
4ZXS525	2755	220	1650	1800	1900	170	480	558	400	706	806	1170	400	240	60	15
5ZXS525	2815	220	1630	1800	1900	170	480	558	400	706	806	1230	400	300	60	15
6ZXS525	2875	220	1610	1800	1900	170	480	558	400	706	806	1290	400	360	60	15
ZXS1020	2075	200	1320	1450	1550	150	340	1018	800	1178	1278	1120	368	60	60	15
2ZXS1020	2135	200	1400	1500	1600	150	340	1018	800	1178	1278	1180	380	120	60	15
3ZXS1020	2195	200	1400	1500	1600	150	340	1018	800	1178	1278	1240	380	180	60	15
4ZXS1020	2255	250	1500	1600	1700	190	400	1018	800	1178	1278	1300	400	240	60	17
5ZXS1020	2315	250	1500	1600	1700	190	400	1018	800	1178	1278	1360	400	300	60	17
6ZXS1020	2375	250	1500	1600	1700	190	400	1018	800	1178	1278	1420	400	360	60	17
ZXS1025	2575	220	1600	1700	1800	170	450	1020	800	1178	1278	1120	380	60	60	13
2ZXS1025	2635	220	1650	1750	1850	170	450	1020	800	1178	1278	1180	380	120	60	13
3ZXS1025	2695	220	1650	1750	1850	170	450	1020	800	1178	1278	120	380	180	60	13
ZXS830	3080	250	1900	2000	2100	190	500	818	600	978	1098	1120	430	60	60	17
2ZXS830	3140	250	1900	2000	2100	190	500	818	600	978	1098	1180	430	120	60	17
3ZXS830	3200	250	2000	2100	2200	190	580	818	600	978	1098	1240	430	180	60	17
ZXS1030	3080	280	1900	2000	2100	210	500	1020	800	1178	1298	1120	450	60	60	17
2ZXS1030	3140	280	1900	2000	2100	210	500	1020	800	1178	1298	1180	450	120	60	17
3ZXS1030	3200	280	2000	2100	2200	210	580	1020	800	1178	1298	1240	450	180	60	17
ZXS1224	2480	220	1550	1650	1750	170	450	1220	950	1378	1498	1150	400	60	60	17
2ZXS1224	2540	220	1550	1650	1750	170	450	1220	950	1378	1498	1210	400	120	60	17
3ZXS1224	2600	220	1600	1700	1800	170	450	1220	950	1378	1498	1270	400	180	60	17

适用范围

振动筛的适用范围十分广泛，几乎涉及到生活中的方方面面在加工和制造时都需要用到各种类型的振动筛。
振动筛主要用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工、医药、食品等行业。
振动筛在选矿厂应用很多，按其传动机构的不同，又可以分为以下几种：偏心振动筛、惯性振动筛、自定中心振动筛、共振筛。

使用说明

1、筛机设计，精巧和容易装配，一人即可操作筛机。
2、和其他型号筛分设备比较，具较大筛选面积和益之处理能力。
3、之筛网结构设计，方便和快速更换筛网 ( 只需3到5分钟 ) ，此外此种设计
允许使用各种筛网 ( 尼龙、特种龙、PP网 )。
4、其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间 之生产过程可降低诸多成本。
作用与原理：
基本原理系借电机轴上下端所安装的重锤（不平衡重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。

日常保养

1.
启动前：
1．检查粗网及细网有无破损
2．每一组束环是否锁紧3.。检查旋振筛的筛框的V型圈是否有破损，如果有破损需要及时修补，防止物料泄露。
二、启动时：
1、注意有无异常杂音、电流是否稳定
2、振动有无异状
3、使用后：每次使用完毕即清理干净.
定期保养
定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。振动：有了型号 筛面规格 筛面层数 筛孔尺寸 进料粒度 处理量 电机功率 振动频率 双振幅这些数据，可以让搜索震动筛的人有更深刻的了解。
